裂紋產(chǎn)生的原因
熔覆過程中，高能激光束快速加熱使熔覆層與基材產(chǎn)生很大的溫度梯度。在隨后的冷卻中，熔覆層與基材的體積不一致，相互牽制，產(chǎn)生應(yīng)力。
激光熔覆層中共晶組織和熔覆層底部粗大的樹枝晶在生長(zhǎng)過程中，由于枝晶偏析的存在，造成晶間弱化，裂紋往往也是沿著它們的晶界開裂擴(kuò)展。
激光熔覆裂紋分類

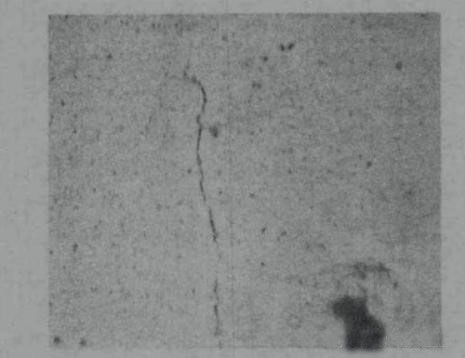

1、熔覆層裂紋
產(chǎn)生方式：在熔融金屬凝固過程中產(chǎn)生
產(chǎn)生區(qū)域：在熔覆層表面或內(nèi)部形成并向基體方向擴(kuò)展。

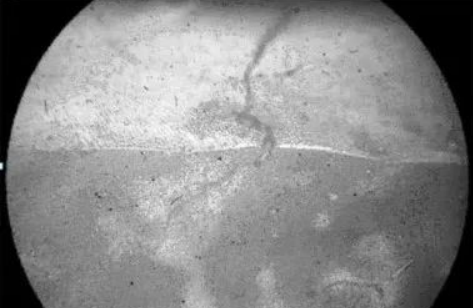

2、界面裂紋
產(chǎn)生方式：孔洞，夾雜物等缺陷引發(fā)的微裂紋。
產(chǎn)生區(qū)域：產(chǎn)生在熔覆層與基體的界面處，并向表層擴(kuò)展。

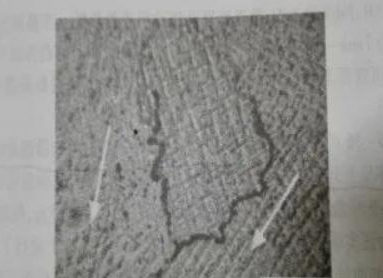

3、掃描搭接區(qū)裂紋
產(chǎn)生方式：熔融金屬不能充分濕潤(rùn)而形成的。
產(chǎn)生區(qū)域：在搭接結(jié)合部與基材交界處。
