寧德時代麒麟電池問世、搭載4680電池的特斯拉 Model Y交付、寶馬官宣采用大圓柱電池……近期車企、電池企業動作頻頻，技術演進的主線是通過電池結構創新，大幅提升能量密度、快充、導熱效率及續航里程等性能。
如何快速匹配電池廠商的新需求，成為裝備企業急需解決的課題。比如快充 —— 除了材料，電芯本身結構也要做改動，面對箔材層數越來越多的趨勢，傳統焊接不再適用;再比如46系大圓柱 —— 負極集流盤的焊接對熔深要求極高，對焊接飛濺容忍度幾乎為零，傳統近紅外激光很難保證一致性。
多年來，通過與中韓電池頭部廠商合作，通快已經在激光應用方面積累了大量的經驗，現在是亞洲和歐美所有主要電池生產商的合作伙伴。近日，通快更是在歐洲電池展上全面呈現了激光在鋰電池工藝鏈中的應用。伴隨鋰電市場進入新周期，通快立足40多年激光技術實力，提供包括激光器與核心工藝在內的一站式方案，助力電池廠家提質增效。
圖1 德國電池展展會現場
01 電動汽車加速發展,激光技術迅速迭代
通快正從電動汽車快速發展中獲益。僅上一財年，通快就售出了 1000 多臺用于電池生產的激光器。"隨著電動汽車在全球范圍內穩步起飛，中國市場是真正的贏家，但是歐洲也正在建設GWh量級產能的電池工廠。值得一提的是，這些工廠都需要激光器進行生產。" 通快電動汽車行業負責人 Johannes Bührle 解釋道。
當前大多數應用是在高功率激光器領域，也就是功率至少為 3kW的激光器。為了提高生產力，制造商傾向于使用功率更高的激光器。

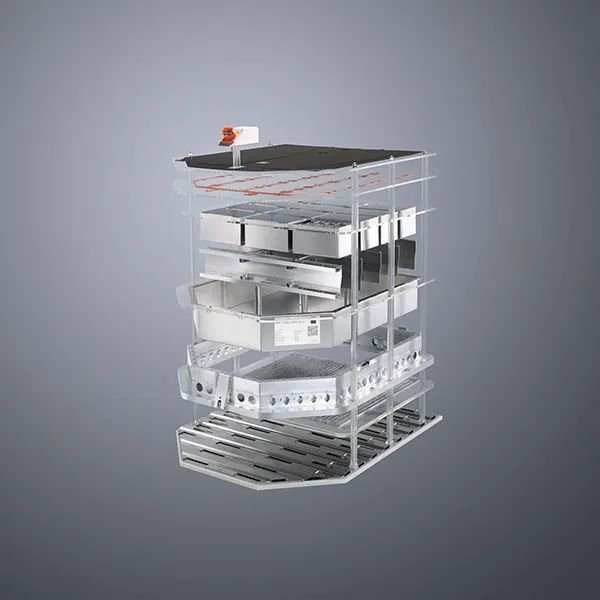

圖2 電池模組
02 激光焊接加速了電芯的生產
電池生產中眾多激光應用中的一個例子是匯流排(又稱busbar)，也就是連接電芯與電芯之間的條狀連接片。為此通快公司提供了一整套系統，包括 6kW和更高功率的激光器、加工光學器件、用來檢查熔深的傳感器以及相應的軟件和控制系統。這些組件的相互作用和全面的應用實現了電芯的高效生產，降低了廢品率。

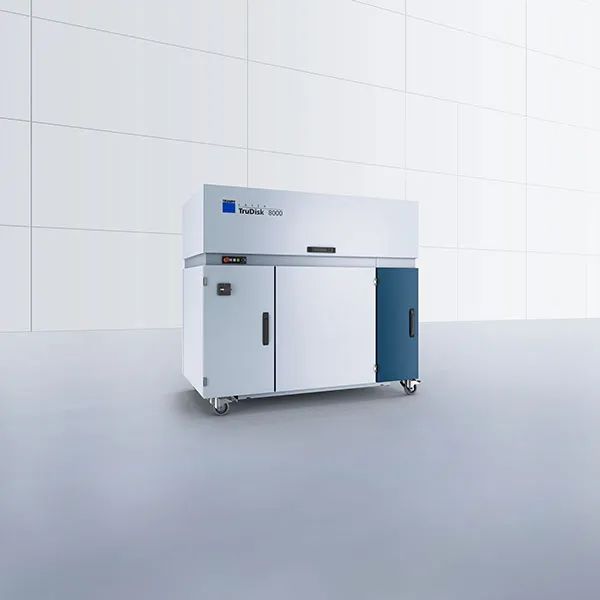

圖3 電池匯流排焊接系統的核心是通快 TruDisk 8000 激光器
03 通快是電池頂蓋焊的專家
另一個應用是"頂蓋焊" —— 即頂蓋與電池外殼的介質密封焊接。通快的激光器將配備有電極包的鋁制外殼密封在蓋子上，既沒有孔隙也沒有裂縫。高焊接質量在此尤為重要，因為即使是最小的裂縫也可能導致危險的電池事故。通快的環芯可調(BrightLine Weld)焊接技術確保了低飛濺的焊接和最大的工藝穩定性。這個系統的核心是通快專利的二合一光纖。
04 用激光實現鋁熱交換器的氣密性焊接
電池模組交換器的氣密性焊接要求特別高。熱交換器是由特殊的鋁合金制成。 迄今為止，制造商經常使用焊接技術來生產。"激光將在不遠的未來取代傳統焊接技術。但要做到這一點，它的焊接速度必須特別快，"Bührle 解釋說。通快已經開發了多焦點光學器件，使焊接速度達到每分鐘 15 米以上。

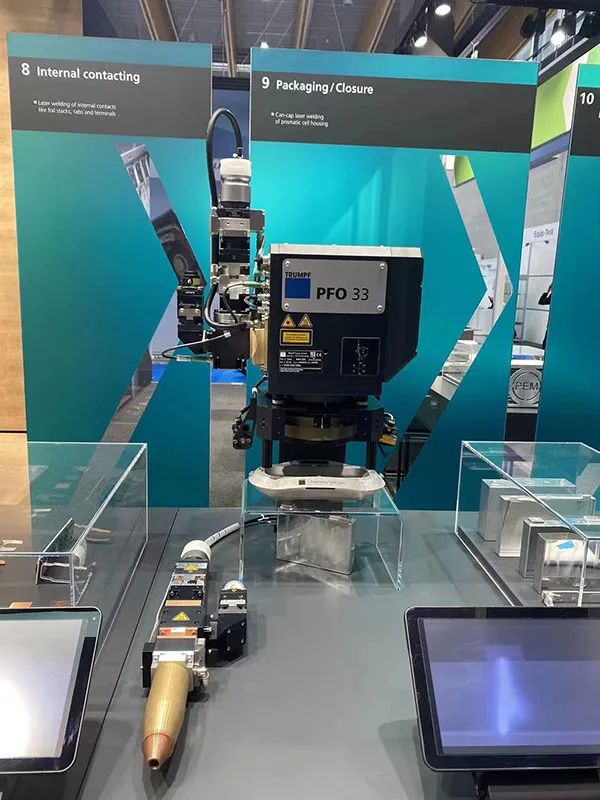

圖4 通快新一代 PFO33 掃描振鏡
